Maschinenliste

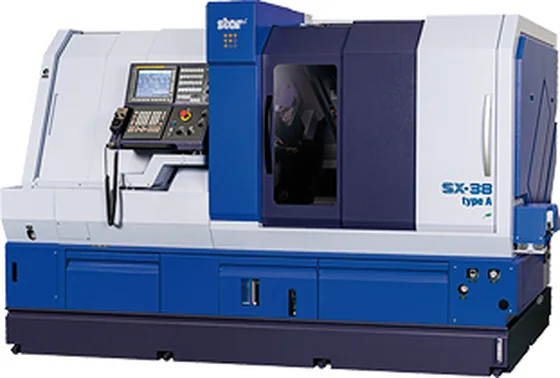

STAR SX 38
Bearbeitungsdurchmesser: bis 38 mm
Achsen: 12
C-Achsensteuerung auf Haupt- und Gegenspindel
Spindelstockhub: max. 320 mm
Komplett unabhängige Rückseitenbearbeitung Gegenspindel mit X-Y-Z-Achse
8-fache Rückseitenbearbeitungsstation mit Antrieb
4-fach angetriebene Querbearbeitung mit programmierbarer B-Achse für Haupt- und Gegenspindel
10-fach Revolver zur Bearbeitung an der Hauptspindel und Gegenspindel mit angetriebenen Werkzeugen auf allen Stationen
Spindelspülung der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Automatisches Stangenlademagazin
SCP-Spänebruchtechnologie

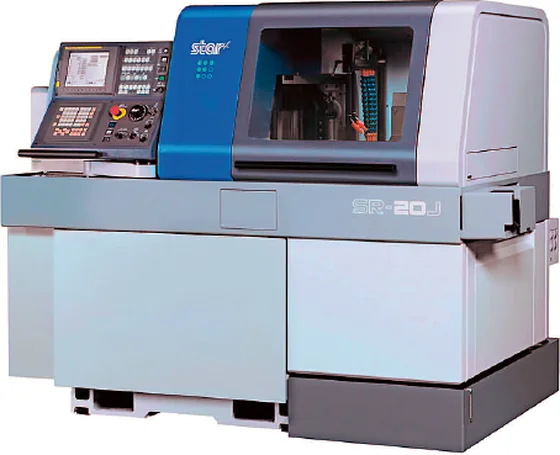

STAR SR 20
Bearbeitungsdurchmesser: bis 20 mm
Achsen: 7
C-Achsensteuerung auf Haupt- und Gegenspindel
Spindelstockhub: max. 205 mm
Komplett unabhängige Rückseitenbearbeitung
Gegenspindel mit X-Z Achse
4-fache Rückseitenbearbeitungsstation mit Antrieb
5-fach angetriebene Querbearbeitung an der Hauptspindel
5-fach Bohrstation an der Hauptspindel
Spindelspülung der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Automatisches Stangenlademagazin
SCP-Spänebruchtechnologie

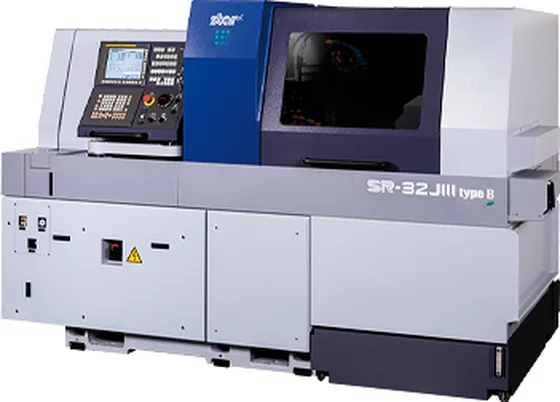

STAR SR 23
Bearbeitungsdurchmesser: bis 32 mm
Achsen: 8
C-Achsensteuerung auf Haupt- und Gegenspindel
Spindelstockhub: max. 320 mm
Komplett unabhängige Rückseitenbearbeitung
Gegenspindel mit X-Y-Z Achse
8-fache Rückseitenbearbeitungsstation mit Antrieb
5-fach angetriebene Querbearbeitung an der Hauptspindel
5-fach Bohrstation an der Hauptspindel
Spindelspülung der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Automatisches Stangenlademagazin
SCP-Spänebruchtechnologie

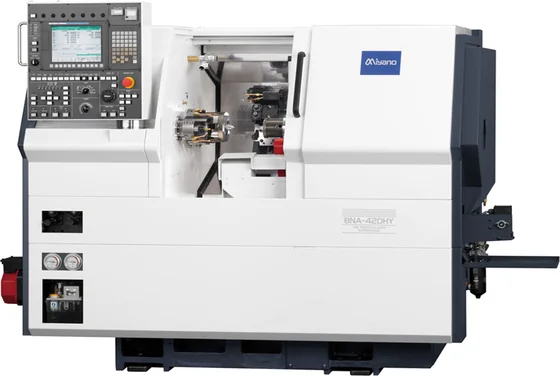

Mijano BNA 42 DHY
Bearbeitungsdurchmesser: bis 42 mm
Achsen: 7
Revolver: 2
C-Achsensteuerung auf Haupt- und Gegenspindel
Spindelstockhub: max. 235 mm
Komplett unabhängige Rückseitenbearbeitung
Gegenspindel mit X-Z Achse
8-fach angetriebene Werkzeuge an der Hauptspindel
Spindelspülung an der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Stangen-Lademagazin

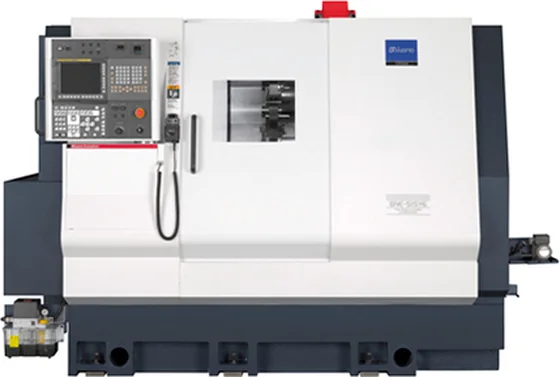

Mijano BNE 51SY6
Bearbeitungsdurchmesser: bis 51 mm
Achsen: 9
Revolver: 2 mit je 12 Stationen
C-Achsensteuerung auf Haupt- und Gegenspindel
Komplett unabhängige Rückseitenbearbeitung
12-fach angetriebene Werkzeuge für jeden Revolver
Spindelspülung an der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Stangen-Lademagazin

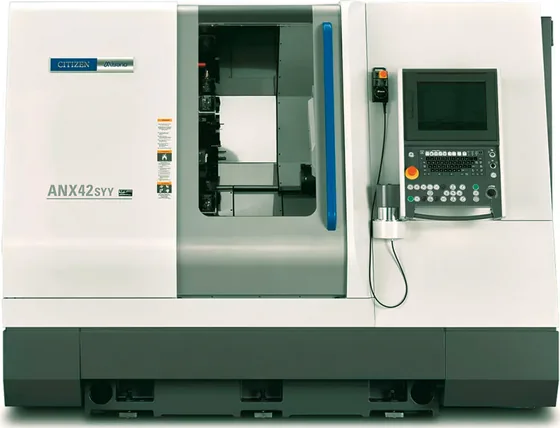

Mijano ANX 42SYY
Bearbeitungsdurchmesser: bis 42 mm
Achsen: 9
Revolver: 2 mit je 12 Stationen
C-Achsensteuerung auf Haupt- und Gegenspindel
Komplett unabhängige Rückseitenbearbeitung
Gegenspindel mit X-Y-Z Achse
12-fach angetriebene Werkzeugstationen für jeden Revolver
Spindelspülung der Gegenspindel
Hochdruck-Kühlanlage für innengekühlte Werkzeuge
Automatisches Stangenlademagazin
LFV-Spänebruchtechnologie
Reinigungsanlage

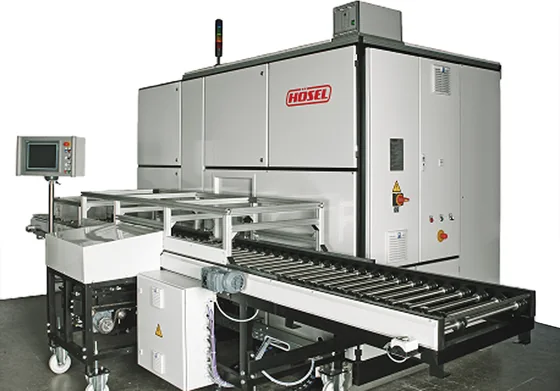

HEMO-Hösel Solvacs 2
2-Tank Anlage
Medium: Kohlenwasserstoff
Ultraschall: 3KW
Sonderausstattung: Kontinuierlicher Ölaustrag/Partikelarme Reinigung
Grobfilter + je Feinfilter pro Tank
Automatische Beschickung 2-spurig
Messmittelliste
ZEISS DURAMAX
3D-MESSMASCHINE
Messbereich: 500x500x500 mm
Fähig messbare Toleranzen: Ø 50 mm ±7.0 µm
Länge: 50 mm ±9.0 µm
Software: Calypso 5.8
SURFCOM 2000SD3
KONTUREN/ RAUHEITSMESSGERÄT
OBERFLÄCHE
Auflösung: 0.1 Nanometer bei 6.4 µm-Bereich
20 Nanometer bei 1.000 µm-Bereich
Geradheitsabweichung: 0.15 µm bei 100 mm Messweg
Vorschubweg/Auflösung: 0.016 µm
KONTUR
Messbereich: 100 mm
Auflösung: 0.025 µm auf 50 mm-Bereich
Messabweichung: ± (1 + L/100) µm
Software: ACCTee PRO
HOMMEL-OPTIC CONTOUR 305
OPTISCHE MESSMASCHINE FÜR WELLEN
Messbereich: Ø 0.2-50 mm
Länge 300 mm
Messgenauigkeit: (2+ D[mm]/100) µm
(5+ L[mm]/100) µm
Software: Turbo Optic 4.53.8.
TESA MICRO-HITE PLUS M600
HÖHENTASTER
Messbereich: 0 - 600 mm
Fehlergrenzen: (2 + 1.5 x L) µm
MITUTOYO SJ-310
OBERFLÄCHENMESSGERÄT
Messbereich: 360 µm (-200 µm ~ +160 µm)
Auflösung: 360 µm / 0,02 µm
100 µm / 0,006 µm
25 µm / 0,002 µm
Messprofile: Rauheit, P-Profile und Weitere
Parameter: Rz, Ra, Rt, Rmax, Pt und Weitere
MITUTOYO PJ-300
PROFILPROJEKTOR
Messbereich: X-Achse 110 mm
Y-Achse 50 mm
Auflösung: 0,001 mm
